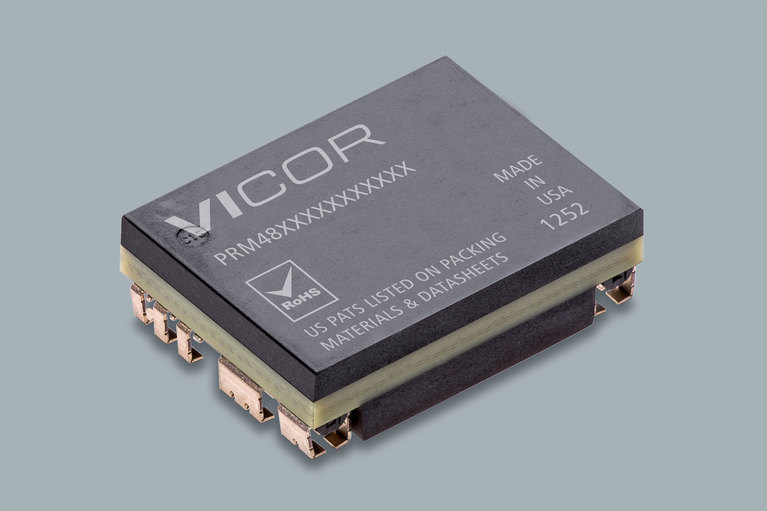

MIL-COTS PRM™ 穩壓器 / MIL-COTS VTM™ 電流倍增器

堅固的分比式電源解決方案

MIL-COTS PRM 符合 MIL-STD-1275 和 MIL-STD-704 的許多地面車輛和機載要求。在額定功率高達 500W 時，PRM 可產生標稱分比母線電壓，控制範圍為 26 - 50 或 20 - 55 V_DC。下游隔離式 VTM 可提供 1:1 至 1:32 的 12 分壓比，並為用戶提供靈活性，以僅佔用 1 平方英寸的表面黏著封裝，可從 1 至 50V_DC 的任何輸出電壓下為用戶提供高達 80A 的電流。

Vicor MIL-COTS PRM and VTM family

0 個產品

Image	型號		輸入電壓 (V)	輸出電壓 (V)	Output Current (W)	安裝方式	封裝	加入購物車/查看詳情
型號: MPRM28AF360M120A00		Datasheet:	輸入電壓 (V): 28 (18 - 50)	輸出電壓 (V): 36 (26 - 50)	Output Current (W): 200.0	安裝方式: Surface Mount	封裝: Full Chip
型號: MPRM28AT360M120A00		Datasheet:	輸入電壓 (V): 28 (18 - 50)	輸出電壓 (V): 36 (26 - 50)	Output Current (W): 200.0	安裝方式: Through Hole	封裝: Full Chip
型號: MPRM48NF480M500A00		Datasheet:	輸入電壓 (V): 48 (38 - 55)	輸出電壓 (V): 48 (20 - 55)	Output Current (W): 500.0	安裝方式: Surface Mount	封裝: Full Chip
型號: MPRM48NH480M250A00		Datasheet:	輸入電壓 (V): 48 (38 - 55)	輸出電壓 (V): 48 (20 - 55)	Output Current (W): 250.0	安裝方式: Surface Mount	封裝: Half Chip
型號: MPRM48NT480M500A00		Datasheet:	輸入電壓 (V): 48 (38 - 55)	輸出電壓 (V): 48 (20 - 55)	Output Current (W): 500.0	安裝方式: Through Hole	封裝: Full Chip

Viewing

25

25 50 100

of ###

of

Image	型號	Datasheet	輸入電壓 (V)	輸出電壓 (V)	Output Current (W)	安裝方式	封裝	加入購物車/查看詳情
	Datasheet: MPRM28AF360M120A00	Datasheet	輸入電壓 (V): 28 (18 - 50)	輸出電壓 (V): 36 (26 - 50)	Output Current (W): 200.0	安裝方式: Surface Mount	封裝: Full Chip	View Details
	Datasheet: MPRM28AT360M120A00	Datasheet	輸入電壓 (V): 28 (18 - 50)	輸出電壓 (V): 36 (26 - 50)	Output Current (W): 200.0	安裝方式: Through Hole	封裝: Full Chip	View Details
	Datasheet: MPRM48NF480M500A00	Datasheet	輸入電壓 (V): 48 (38 - 55)	輸出電壓 (V): 48 (20 - 55)	Output Current (W): 500.0	安裝方式: Surface Mount	封裝: Full Chip	View Details
	Datasheet: MPRM48NH480M250A00	Datasheet	輸入電壓 (V): 48 (38 - 55)	輸出電壓 (V): 48 (20 - 55)	Output Current (W): 250.0	安裝方式: Surface Mount	封裝: Half Chip	View Details
	Datasheet: MPRM48NT480M500A00	Datasheet	輸入電壓 (V): 48 (38 - 55)	輸出電壓 (V): 48 (20 - 55)	Output Current (W): 500.0	安裝方式: Through Hole	封裝: Full Chip	View Details

0 個產品

Image	型號		輸入電壓 (V)	輸出電壓 (V)	輸出電流 (A)	安裝方式	封裝	加入購物車/查看詳情
型號: MVTM36BF030M040B00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 3.0 (2.2 - 4.6)	輸出電流 (A): 40	安裝方式: Surface Mount	封裝: Full Chip
型號: MVTM36BF045M027A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 4.5 (3.2 - 6.9)	輸出電流 (A): 27	安裝方式: Surface Mount	封裝: Full Chip
型號: MVTM36BF060M020A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 6.0 (4.3 - 9.2)	輸出電流 (A): 20	安裝方式: Surface Mount	封裝: Full Chip
型號: MVTM36BF072M017A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 7.2 (5.2 - 11.0)	輸出電流 (A): 17	安裝方式: Surface Mount	封裝: Full Chip
型號: MVTM36BF090M013A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 9.0 (6.5 - 13.8)	輸出電流 (A): 13	安裝方式: Surface Mount	封裝: Full Chip
型號: MVTM36BF120M010A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 12.0 (8.7 - 18.3)	輸出電流 (A): 10	安裝方式: Surface Mount	封裝: Full Chip
型號: MVTM36BF180M007A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 18.0 (13.0 - 27.5)	輸出電流 (A): 7.0	安裝方式: Surface Mount	封裝: Full Chip
型號: MVTM36BF240M005A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 24.0 (17.3 - 36.7)	輸出電流 (A): 5.0	安裝方式: Surface Mount	封裝: Full Chip
型號: MVTM36BF360M003A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 36.0 (26.0 - 55.0)	輸出電流 (A): 3.0	安裝方式: Surface Mount	封裝: Full Chip
型號: MVTM36BH030M025A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 3.0 (2.2 - 4.6)	輸出電流 (A): 25	安裝方式: Surface Mount	封裝: Half Chip
型號: MVTM36BH045M020A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 4.5 (3.2 - 6.9)	輸出電流 (A): 20	安裝方式: Surface Mount	封裝: Half Chip
型號: MVTM36BH090M010A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 9.0 (6.5 - 13.8)	輸出電流 (A): 10	安裝方式: Surface Mount	封裝: Half Chip
型號: MVTM36BT030M040B00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 3.0 (2.2 - 4.6)	輸出電流 (A): 40	安裝方式: Through Hole	封裝: Full Chip
型號: MVTM36BT045M027A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 4.5 (3.2 - 6.9)	輸出電流 (A): 27	安裝方式: Through Hole	封裝: Full Chip
型號: MVTM36BT060M020A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 6.0 (4.3 - 9.2)	輸出電流 (A): 20	安裝方式: Through Hole	封裝: Full Chip
型號: MVTM36BT072M017A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 7.2 (5.2 - 11.0)	輸出電流 (A): 17	安裝方式: Through Hole	封裝: Full Chip
型號: MVTM36BT090M013A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 9.0 (6.5 - 13.8)	輸出電流 (A): 13	安裝方式: Through Hole	封裝: Full Chip
型號: MVTM36BT120M010A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 12.0 (8.7 - 18.3)	輸出電流 (A): 10	安裝方式: Through Hole	封裝: Full Chip
型號: MVTM36BT180M007A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 18.0 (13.0 - 27.5)	輸出電流 (A): 7.0	安裝方式: Through Hole	封裝: Full Chip
型號: MVTM36BT240M005A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 24.0 (17.3 - 36.7)	輸出電流 (A): 5.0	安裝方式: Through Hole	封裝: Full Chip
型號: MVTM36BT360M003A00		Datasheet:	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 36.0 (26.0 - 55.0)	輸出電流 (A): 3.0	安裝方式: Through Hole	封裝: Full Chip

Viewing

25

25 50 100

of ###

of

Image	型號	Datasheet	輸入電壓 (V)	輸出電壓 (V)	輸出電流 (A)	安裝方式	封裝	加入購物車/查看詳情
	Datasheet: MVTM36BF030M040B00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 3.0 (2.2 - 4.6)	輸出電流 (A): 40	安裝方式: Surface Mount	封裝: Full Chip	View Details
	Datasheet: MVTM36BF045M027A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 4.5 (3.2 - 6.9)	輸出電流 (A): 27	安裝方式: Surface Mount	封裝: Full Chip	View Details
	Datasheet: MVTM36BF060M020A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 6.0 (4.3 - 9.2)	輸出電流 (A): 20	安裝方式: Surface Mount	封裝: Full Chip	View Details
	Datasheet: MVTM36BF072M017A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 7.2 (5.2 - 11.0)	輸出電流 (A): 17	安裝方式: Surface Mount	封裝: Full Chip	View Details
	Datasheet: MVTM36BF090M013A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 9.0 (6.5 - 13.8)	輸出電流 (A): 13	安裝方式: Surface Mount	封裝: Full Chip	View Details
	Datasheet: MVTM36BF120M010A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 12.0 (8.7 - 18.3)	輸出電流 (A): 10	安裝方式: Surface Mount	封裝: Full Chip	View Details
	Datasheet: MVTM36BF180M007A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 18.0 (13.0 - 27.5)	輸出電流 (A): 7.0	安裝方式: Surface Mount	封裝: Full Chip	View Details
	Datasheet: MVTM36BF240M005A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 24.0 (17.3 - 36.7)	輸出電流 (A): 5.0	安裝方式: Surface Mount	封裝: Full Chip	View Details
	Datasheet: MVTM36BF360M003A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 36.0 (26.0 - 55.0)	輸出電流 (A): 3.0	安裝方式: Surface Mount	封裝: Full Chip	View Details
	Datasheet: MVTM36BH030M025A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 3.0 (2.2 - 4.6)	輸出電流 (A): 25	安裝方式: Surface Mount	封裝: Half Chip	View Details
	Datasheet: MVTM36BH045M020A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 4.5 (3.2 - 6.9)	輸出電流 (A): 20	安裝方式: Surface Mount	封裝: Half Chip	View Details
	Datasheet: MVTM36BH090M010A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 9.0 (6.5 - 13.8)	輸出電流 (A): 10	安裝方式: Surface Mount	封裝: Half Chip	View Details
	Datasheet: MVTM36BT030M040B00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 3.0 (2.2 - 4.6)	輸出電流 (A): 40	安裝方式: Through Hole	封裝: Full Chip	View Details
	Datasheet: MVTM36BT045M027A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 4.5 (3.2 - 6.9)	輸出電流 (A): 27	安裝方式: Through Hole	封裝: Full Chip	View Details
	Datasheet: MVTM36BT060M020A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 6.0 (4.3 - 9.2)	輸出電流 (A): 20	安裝方式: Through Hole	封裝: Full Chip	View Details
	Datasheet: MVTM36BT072M017A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 7.2 (5.2 - 11.0)	輸出電流 (A): 17	安裝方式: Through Hole	封裝: Full Chip	View Details
	Datasheet: MVTM36BT090M013A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 9.0 (6.5 - 13.8)	輸出電流 (A): 13	安裝方式: Through Hole	封裝: Full Chip	View Details
	Datasheet: MVTM36BT120M010A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 12.0 (8.7 - 18.3)	輸出電流 (A): 10	安裝方式: Through Hole	封裝: Full Chip	View Details
	Datasheet: MVTM36BT180M007A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 18.0 (13.0 - 27.5)	輸出電流 (A): 7.0	安裝方式: Through Hole	封裝: Full Chip	View Details
	Datasheet: MVTM36BT240M005A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 24.0 (17.3 - 36.7)	輸出電流 (A): 5.0	安裝方式: Through Hole	封裝: Full Chip	View Details
	Datasheet: MVTM36BT360M003A00	Datasheet	輸入電壓 (V): 36 (26 - 50)	輸出電壓 (V): 36.0 (26.0 - 55.0)	輸出電流 (A): 3.0	安裝方式: Through Hole	封裝: Full Chip	View Details

PRM 特性與優勢

功率密度高達 312W/in³

1.3MHz 開關頻率

95％效率

ZVS 降壓-升壓調節

VTM 特性與優勢

隔離式 1-50V 輸出

快速暫態響應

1.7MHz 開關頻率

高達 96.5％的效率
