パッシブPFCモジュール

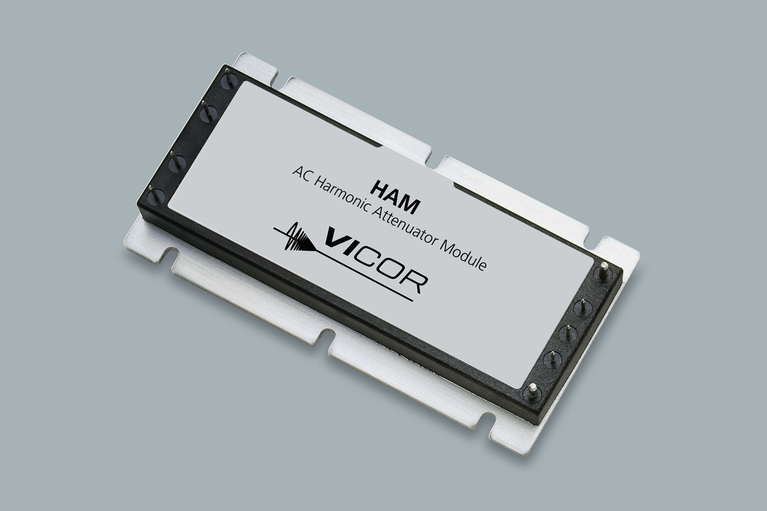

HAMモジュールは、4.6 "x 2.4" x 0.5 (116.9 x 61 x 12.7 mm) "のパッケージで最大675ワットの電力を供給する独自の高周波ゼロ電流スイッチング（ZCS）ブーストコンバータを備えた全波整流器です。ハイブーストHAMとV375、VI-26xまたはVI-J6x DC-DCコンバータを組み合わせることで、EN61000-3-2の高調波電流の要求条件を満たすスイッチング電源が提供可能です。
条件で絞り込む
0 製品
0 製品
| Part Number | 製品タイプ | 製品タイプ | 温度 | 出力電力 (W) | RoHS 適合 | カートに入れる/詳細を見る | ||
|---|---|---|---|---|---|---|---|---|
|
VI-HAM-EL
|
Part Number: VI-HAM-EL |
製品タイプ:
 |
製品タイプ:
Driver HAM
|
温度:
–10°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VI-HAMD-EL
|
Part Number: VI-HAMD-EL |
製品タイプ:
|
製品タイプ:
Driver HAM for use with the BAMD
|
温度:
–10°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VI-BAMD-EL
|
Part Number: VI-BAMD-EL |
製品タイプ:
|
製品タイプ:
Booster HAM
|
温度:
–10°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VI-HAM-CL
|
Part Number: VI-HAM-CL |
製品タイプ:
|
製品タイプ:
Driver HAMv
|
温度:
–25°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VI-HAMD-CL
|
Part Number: VI-HAMD-CL |
製品タイプ:
|
製品タイプ:
Driver HAM for use with the BAMD
|
温度:
–25°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VI-BAMD-CL
|
Part Number: VI-BAMD-CL |
製品タイプ:
|
製品タイプ:
Booster HAM
|
温度:
–25°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VI-HAM-IL
|
Part Number: VI-HAM-IL |
製品タイプ:
|
製品タイプ:
Driver HAM
|
温度:
–40°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VI-HAMD-IL
|
Part Number: VI-HAMD-IL |
製品タイプ:
|
製品タイプ:
Driver HAM for use with the BAMD
|
温度:
–40°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VI-BAMD-IL
|
Part Number: VI-BAMD-IL |
製品タイプ:
|
製品タイプ:
Booster HAM
|
温度:
–40°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VI-HAM-ML
|
Part Number: VI-HAM-ML |
製品タイプ:
|
製品タイプ:
Driver HAM
|
温度:
–55°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VI-HAMD-ML
|
Part Number: VI-HAMD-ML |
製品タイプ:
|
製品タイプ:
Driver HAM for use with the BAMD
|
温度:
–55°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VI-BAMD-ML
|
Part Number: VI-BAMD-ML |
製品タイプ:
|
製品タイプ:
Booster HAM
|
温度:
–55°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
No
|
詳細を見る | |
|
VE-HAM-EL
|
Part Number: VE-HAM-EL |
製品タイプ:
|
製品タイプ:
Driver HAM
|
温度:
–10°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
Yes
|
詳細を見る | |
|
VE-HAMD-EL
|
Part Number: VE-HAMD-EL |
製品タイプ:
|
製品タイプ:
Driver HAM for use with the BAMD
|
温度:
–10°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
Yes
|
詳細を見る | |
|
VE-HAM-CL
|
Part Number: VE-HAM-CL |
製品タイプ:
|
製品タイプ:
Driver HAM
|
温度:
–25°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
Yes
|
詳細を見る | |
|
VE-HAMD-CL
|
Part Number: VE-HAMD-CL |
製品タイプ:
|
製品タイプ:
Driver HAM for use with the BAMD
|
温度:
–25°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
Yes
|
詳細を見る | |
|
VE-BAMD-CL
|
Part Number: VE-BAMD-CL |
製品タイプ:
|
製品タイプ:
Booster HAM
|
温度:
–25°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
Yes
|
詳細を見る | |
|
VE-HAM-IL
|
Part Number: VE-HAM-IL |
製品タイプ:
|
製品タイプ:
Driver HAM
|
温度:
–40°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
Yes
|
詳細を見る | |
|
VE-HAMD-IL
|
Part Number: VE-HAMD-IL |
製品タイプ:
|
製品タイプ:
Driver HAM for use with the BAMD
|
温度:
–40°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
Yes
|
詳細を見る | |
|
VE-BAMD-IL
|
Part Number: VE-BAMD-IL |
製品タイプ:
|
製品タイプ:
Booster HAM
|
温度:
–40°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
Yes
|
詳細を見る | |
|
VE-HAM-ML
|
Part Number: VE-HAM-ML |
製品タイプ:
|
製品タイプ:
Driver HAM
|
温度:
–55°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
Yes
|
詳細を見る | |
|
VE-HAMD-ML
|
Part Number: VE-HAMD-ML |
製品タイプ:
|
製品タイプ:
Driver HAM for use with the BAMD
|
温度:
–55°C to +85°C
|
出力電力 (W):
675
|
RoHS 適合:
Yes
|
詳細を見る |
パワーシステムデザイナー
パワーシステムデザイナーを使ってクイック製品検索Watch demo video
出力
Min output:
Minimum output:
Nom output:
Nominal output:
Max output:
Maximum output:
特長と利点
特長と利点
力率0.99
EN61000-3-2高調波成分
ユニバーサル入力：85-264 Vac
短絡保護
