48Vを負荷の電圧へ変換
高電力密度
高効率
熱管理が容易
より多くの電力に 対応可能な スケーラビリティ
48V電力供給ネットワークに最適な

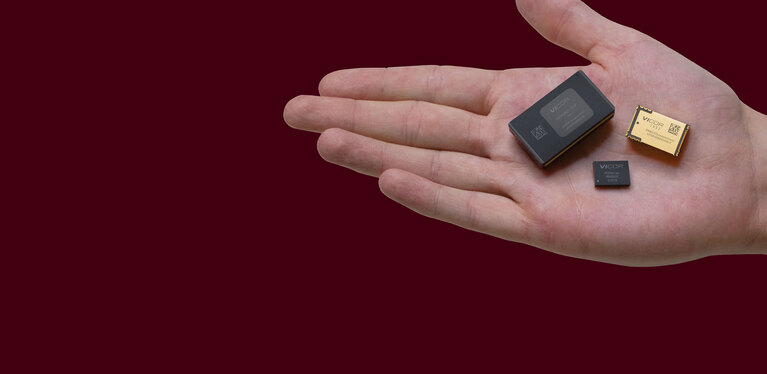

高性能電源モジュール
電力供給ネットワーク全体に対応するソリューション
Vicor の 48Vエコシステムは 高性能の電源モジュール で形成されており、高電圧を48Vバスに変換して下流の負荷へ給電するまでの、完全な電力供給ネットワーク を構築することができます。従来の12V負荷に対応するモジュールもあり、48Vアーキテクチャへスムーズに移行することができます。
小型・高効率のポイント・オブ・ロード電源
VicorのDC-DCコンバータとレギュレータを使うことで、高効率、小型・軽量に加えて、モジュールで構成する電源の特長であるフレキシビリティとスケーラビリティが実現します。
48Vバスから負荷へ電力供給する電源モジュール
最高レベルの電力供給
絶縁 レギュレータ
入力電圧： 9 – 420V
出力電圧： 3.3, 5, 12, 13.8, 15, 24, 28, 36, 48V
出力電力： 最大1300W
ピーク効率： 96%
24.8 x 22.8 x 7.21mm 他
最もコンパクトな電力供給
非絶縁 レギュレータ
入力電圧： 12V (8 – 18V), 24V (8 – 42V), 48V (30 – 60V)
出力電圧： 2.2-16V
出力電流： 最大22A
ピーク効率： 98%
10.0 x 10.0 x 2.56mm 他
最大限の柔軟性を備えた電力供給
非絶縁 レギュレータ
入力電圧： 8-60V
出力電圧： 10-54V
出力電流： 最大150W（連続）
ピーク効率： 97%
10.5 x 14.5 x 3.05mm
コンパクト、低損失の基板実装型電源
ポイント・オブ・ロード電源の理想的な構成は、電圧調整（レギュレーション）の入力電圧と出力電圧を等しくして、大電流の供給部をできるだけ負荷の近くへ配置します。Vicorのファクトライズド・パワー・アーキテクチャは、レギュレーション機能と電圧変換機能を分離し、別々のコンバータモジュール（PRMとVTM）とすることで、各々の機能のモジュールが高効率、高電力密度を実現するようにコンバータの最適化ができます。
非絶縁 レギュレータ
入力電圧： 48V (36 – 75V)
出力電圧： 48V (5 – 55V）
出力電流： 最大600W
ピーク効率： 98%
22.8 x 13.8 x 7.41mm 他
絶縁 電圧変換比固定
入力電圧： 0 – 60V
出力電圧： 0 – 55V
出力電流： 最大130A
ピーク効率： 97%
22.83 x 8.52 x 4.9mm 他
アプリケーション例
高性能コンピューティング (HPC)
Vicorの垂直給電技術を使うことで、パフォーマンスが向しマザーボード設計が簡素化できます。プロセッサがAIなどの高性能アプリケーションで求められる、これまで達成できなかった高いレベルのパフォーマンスが実現します。
オートモーティブ
VicorのレギュレータモジュールDCM、PRMと、電圧変換比固定コンバータモジュールNBMを単独または組み合わせて使用することで、300を超える電源を構成することができます。48Vゾーンアーキテクチャの各負荷へ最適に電力供給するための鍵となります。
ATE (自動試験装置)
Vicorの電源モジュールは本質的に低ノイズなため、ATEの検査要件を完全に満足できます。薄型で放熱性能に優れているため、検査システムの機械設計を簡素化することができ、設置面積を広げることなく最大のスループットを実現します。
